测试设备和监控软件

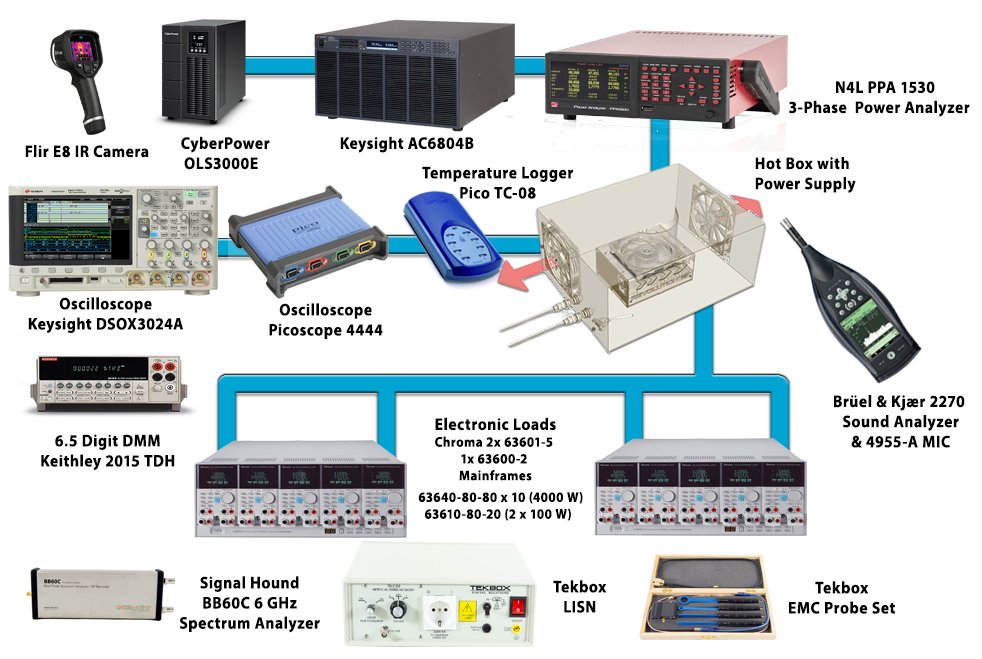

下图为我们用于监测控制的仪器设备与客制软件。

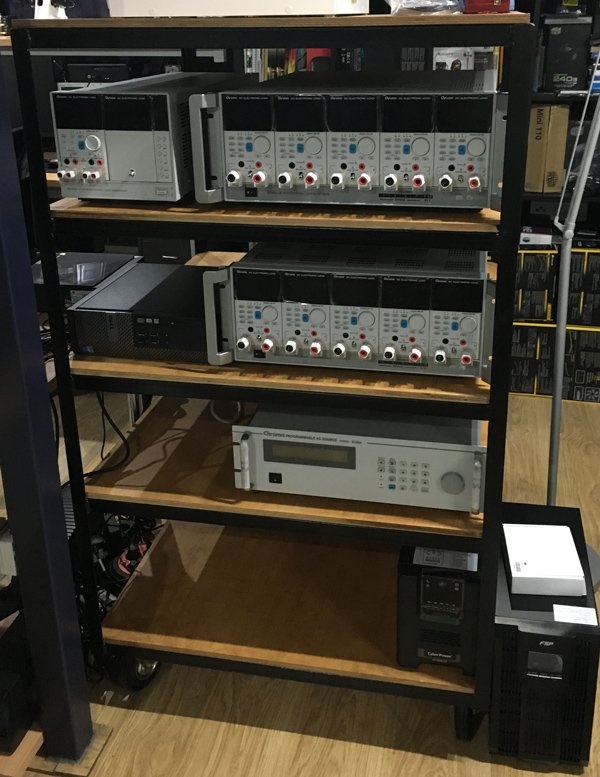

所有测试均使用三台配备齐全的Chroma 机器进行。 前两台Chroma机器可以提供超过4 千瓦的负载,每台都包含两个63601-5和一个63600-2主机。 上述主机总共承载了20个63640-80-80 [400 瓦]电子负载以及两个63610-80-20 [100 瓦 x2]模块。 第三台Chroma机器可以提供高达2500 瓦的负载,包含两个6314A主机配备以下电子负载:六个63123A [每个350 瓦],一个63102A [100 瓦 x2]和一个63101A [200 瓦]。

我们使用的交流电源是Chroma 6530,能够提供高达3 千瓦的功率,Chroma 61604最大容量为2千瓦,Keysight AC6804B最大功率为4 千瓦。 所有交流电源都通过两个强大的絶缘变压器连接到电源网络,对于6530,我们也使用CyberPower OLS3000E在线不断电系统,而Keysight source 由具有3千瓦容量的FSP Champ在线不断电系统保护。



我们的电子负载收集还包含了十个数组单位(七个数组3711A和三个数组3710A)和两个快速自动FA-828ATE。

我们使用以下示波器:1台Keysight DSOX3024A,1台Rigol DS2072A,2台Picoscopes 4444和两台Picoscope 3424.我们还提供三个示波器:Rigol DS1074Z,Rigol VS5042和Stingray DS1M12。

我们的其它设备包含两台Picotech TC-08热电偶数据记录仪,两台Fluke万用表(型号为289和175),一台Keysight U1273AX万用表,一台Keithley 2015 THD 6.5位数字台式DMM,以及两台实验室级N4L PPA1530三相电源 分析仪,基本精度为0.05%。 为了备份,我们有一台Yokogawa WT210功率分析仪和一台GW Instek GPM-8212。 最后,我们还拥有高精度的N4L PPA5530三相功率分析仪,基本精度为0.01%。

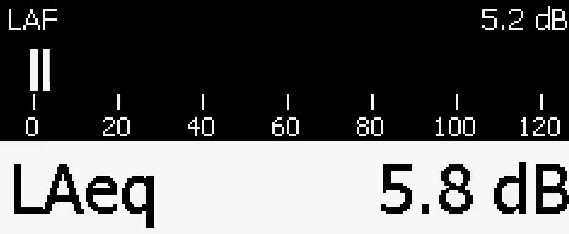

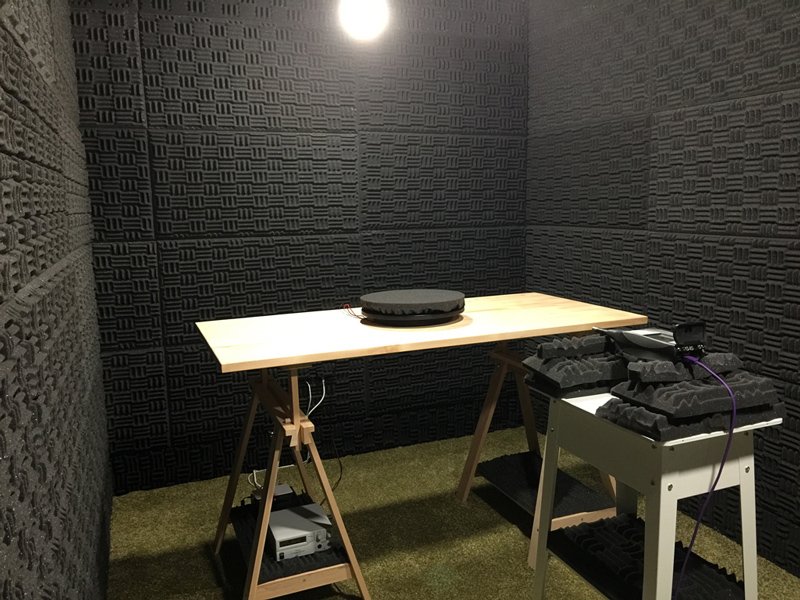

噪音测试在1级Bruel&Kjaer 2250-L G4声音分析仪进行,配备4955-A型低噪音和自由场麦克风,可测量低至5 dB(A)(我们还有另一 4189麦克风,具有16.6-140 dBA加权动态范围)。 声音分析仪安装在半无响室中,允许低于6 dB(A)的环境噪音。 在每次噪音测试之前使用Bruel&Kjaer Type 4231来校正声音分析仪。




我们能够进行电磁的兼容性(EMC)评估,因为我们的实验室配备了具有EMI选项的Rigol DSA815-TG频谱分析仪(9kHz -1.5GHz)。我们还使用Tekbox TBLC08 LISN在该测试(DUT)中将电源与设备隔离。我们的第二个频谱分析仪是Signal Hound BB60C。是为了在需要时识别EMI来源,我们提供一套Tekbox EMC探针(TBPS01)和一个TBWA2宽带扩大器。

我们在高于30度的环境下进行所有的测量,以更准确地仿真一般系统内部的环境。因此,我们使用定制的实验室,配备升温元素,透过软件控制,并能够自动设置实验室内的所需温度。

因此,我们使用定制的实验室,配备升温元素,透过软件控制,并能够自动设置实验室内的所需温度。我们比其它的实验室拥有的优势为定制的软件,用于控制我们的所有设备,从电子负载和功率分析仪到温度记录仪和控制实验室内的温度的电磁继电器。我们永远不会停止对这个软件的开发过程,一直以来我们不断地加强它的新功能。 Faganas ATE第一版的软件于2010年初发布。通过超过22,000行代码(不包括链接库),Faganas
